詳情介紹：
XHCQ砂漿測強儀是北京金泰時代科技有限公司開發的一種新型檢測儀器，適用于推定燒結普通磚或燒結多孔磚砌體中的砌筑砂漿強度。

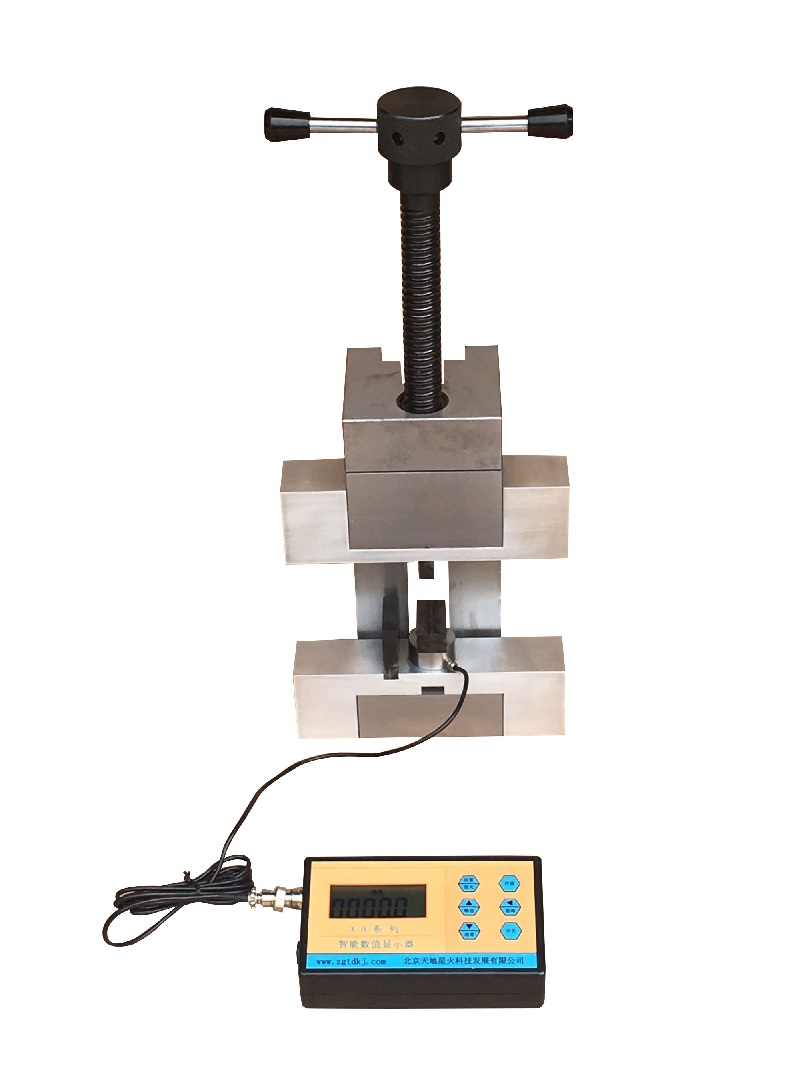

測強儀由基架、上刀片、下刀片、鋼條、數字壓力表等部分構成。測強儀具有結構新穎、工作穩定、重量輕、簡便快捷、**度高等特點。
測強儀主要功能：
具有數據存儲和數據查詢功能；
具有峰值保特和正常測量轉換功能；
具有當前值清零功能；
具有量程設定和校準功能；
測量精度高：儀表采用高抗干擾16位A/D模數轉換電路；
測強儀*大剪切力 40-1400N
上下刀片刃口厚度 1.8mm±0.02mm
上下刀片中心間距 2.2mm±0.05mm
刀片行程 >30mm
重 量 13.5 kg
分辨率 0.1N
示值誤差 ±1
電 源 充電鋰電池
工作電流 ≤ 10 mA
機械原理
測強儀基本結構如圖１所示。將測強儀放在檢測平臺上，轉動手搖手柄，推動刀片產生位移，即刀頭產生剪切力。傳感器將壓力的變化轉變?yōu)殡娦盘?hào)，隨著手柄不斷轉動，壓力增高，直至砂漿片被破壞。
圖1 測強儀結構示意圖
測量電路原理
智能型數字壓力表測量部分由傳感器、A/D轉換、MCU電路、液晶顯示器及按鍵等部分組成以單片機為核心的電路，如圖２所示。
| ||||||||||||
|
|
|
| |||||||||
圖２ 測量電路原理圖
壓力的變化作用于傳感器上，產生的電壓信號，經放大和16位A/D轉換器轉變成數字信號，送單片機MEGA16進行處理。經過多次采樣、數字濾波、平均值計算、線性校正、峰值數據處理后再由LCD顯示。
4.標準配置：
1. 主機一臺
2. 數顯壓力表一塊
3. 便攜式儀器箱一個
4. 校準證書一份
5. 合格證、保修卡、說明書各一份。
